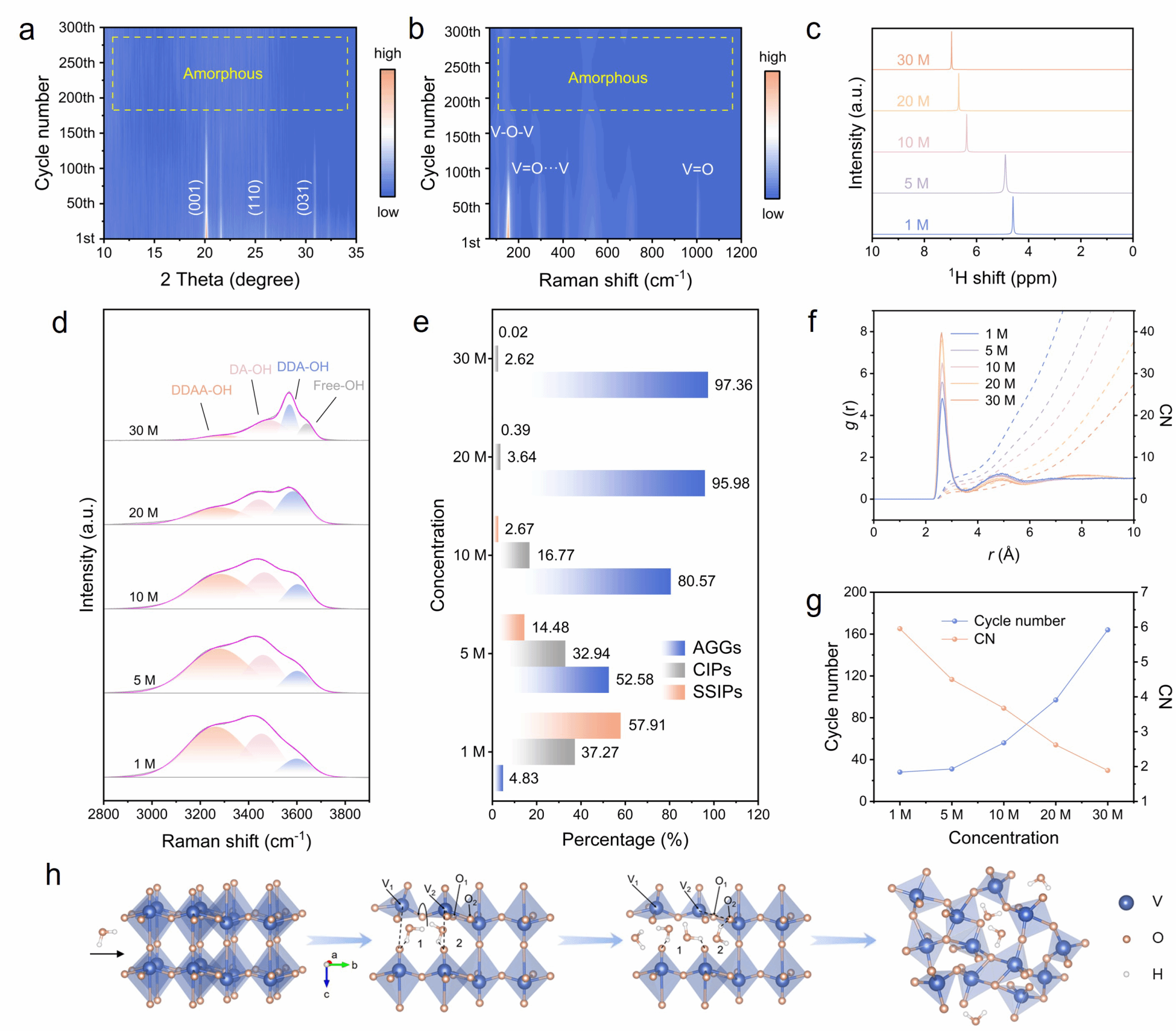

图1. CVO的水诱导降解与非晶化机制。(a) CVO不同循环后的XRD与 (b) 拉曼光谱。(c) 水的¹H NMR氢谱。(d) 氢键构型及拉曼光谱位置。(e) 溶剂化结构 (f) RDF与K⁺-H₂O配位数及 (g) 不同浓度电解液下的循环次数与平均配位数。(h) CVO的非晶化机制。

要点：通过对晶态V₂O₅（CVO）进行长循环测试并结合不同浓度电解液的表征，揭示了其异常的“容量增长”源于结构的非晶化。随着电解液浓度降低（游离水增多），CVO向非晶态（AVO）转化的速度显著加快。同位素标记实验与机理分析表明，共嵌入的水分子不仅是旁观者，更是“化学剪刀”。它们通过氢键和水解作用，不断切断V─O─V桥接键，破坏长程有序结构。非晶化虽打开了离子通道，但也使得结构极其脆弱，最终导致大规模的钒溶解。这一“先非晶、后溶解”的两步失效机制，为后续的正极设计提供了直接指导。

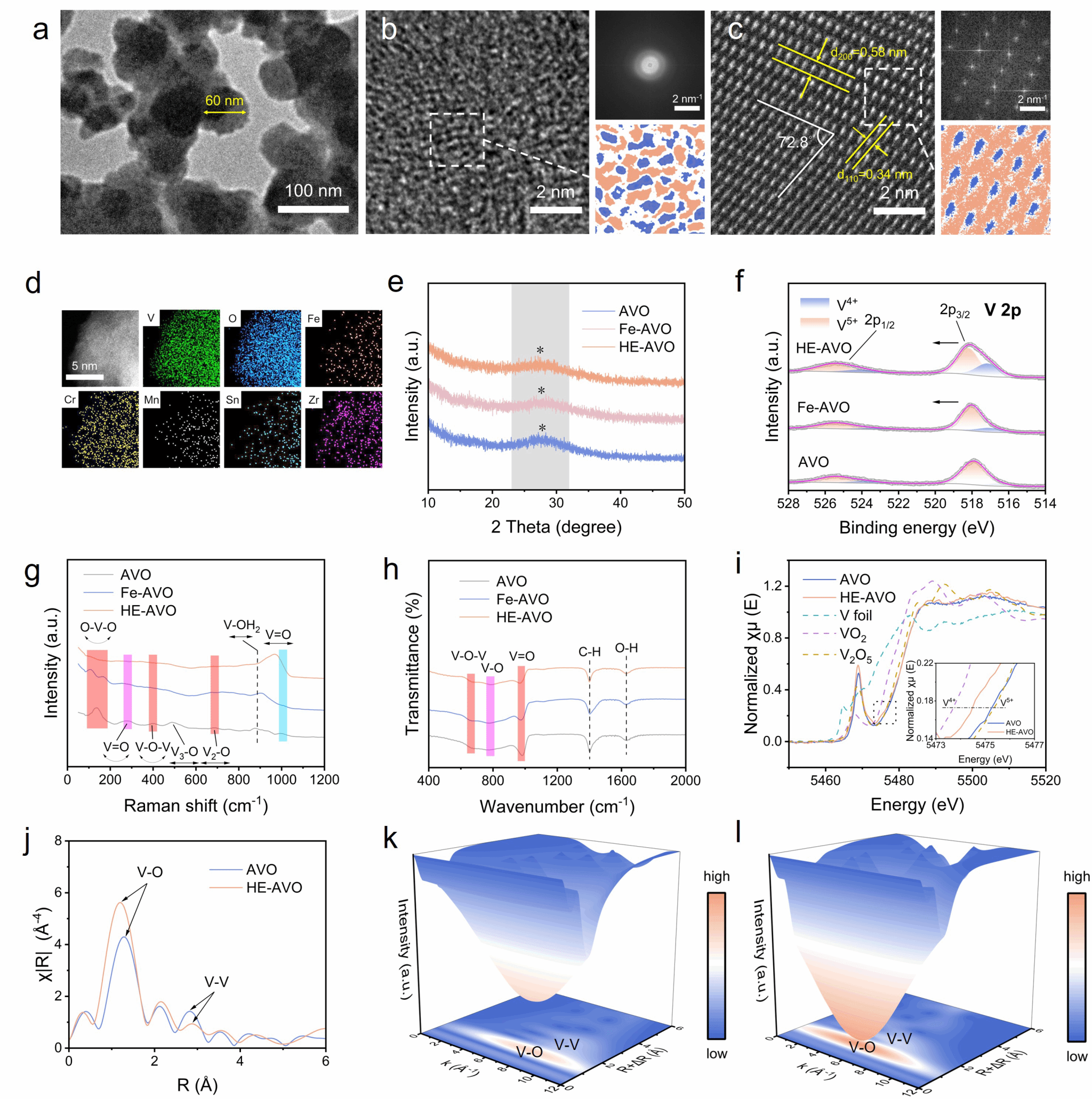

图2. HE-AVO的形貌与结构表征。(a) HE-AVO的TEM图像。(b) HE-AVO与 (c) CVO的HR-TEM、FFT及IFFT图像。(d) HE-AVO的AC-STEM局部映射图像。(e) XRD图谱，(f) V 2p轨道XPS图谱，(g) 拉曼与 (h) FTIR图谱。(i) AVO与HE-AVO的XANES与 (j) R空间。(k) AVO与 (l) HE-AVO的小波变换图。

要点：通过室温共沉淀法引入多种掺杂元素成功制备了HE-AVO。TEM与STEM-EDS映射证实，高熵掺杂不仅显著减小了颗粒尺寸（约60 nm），且所有元素在颗粒内部实现了高度均匀的原子级分布。高分辨TEM和XRD确证了其高度无序的非晶态网络。XAS和EXAFS拟合定量揭示，高熵掺杂诱发了极大的拓扑畸变（Debye-Waller因子急剧增加），缩短了平均V─O键长，并引入了丰富的氧空位。这种多元素协同稳定下的无序骨架，成为了抵御水分子攻击的坚实“铠甲”。

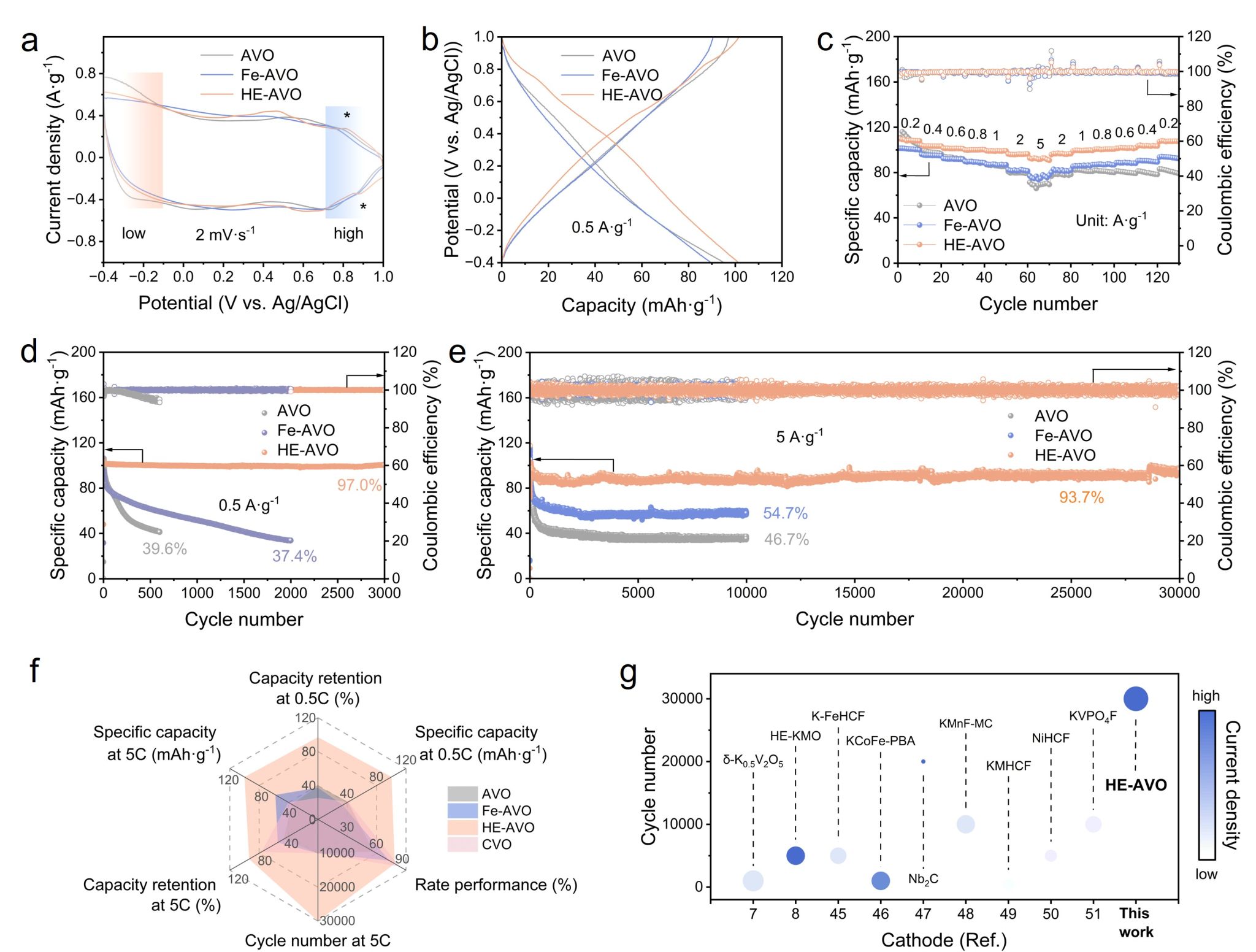

图3. APIBs电化学性能。(a) 样品的CV曲线。(b) 样品在0.5 A·g⁻¹下的GCD曲线。(c) 从0.2到5 A·g⁻¹的倍率性能。(d) 0.5 A·g⁻¹与 (e) 5 A·g⁻¹下的长循环图。(f) 所有样品电化学性能雷达图。(g) 与APIBs中其他典型正极的循环性能对比。

要点：HE-AVO展现出了非凡的储钾性能。在5 A·g⁻¹的超高倍率下，其容量保持率高达78.44%，远超未掺杂的AVO及中低熵样品。最令人瞩目的是其结构耐受性：在5 A·g⁻¹的严苛条件下循环30000次后，容量保持率仍高达93.7%（甚至另一组数据达97.3%），几乎未发生明显的钒溶解。弛豫时间分布（DRT）动力学分析表明，在循环初期，HE-AVO的离子扩散和电荷转移阻抗便迅速稳定，形成了一条“垂直”的特征谱带，证明其拥有极度稳健和高可逆的电化学界面。

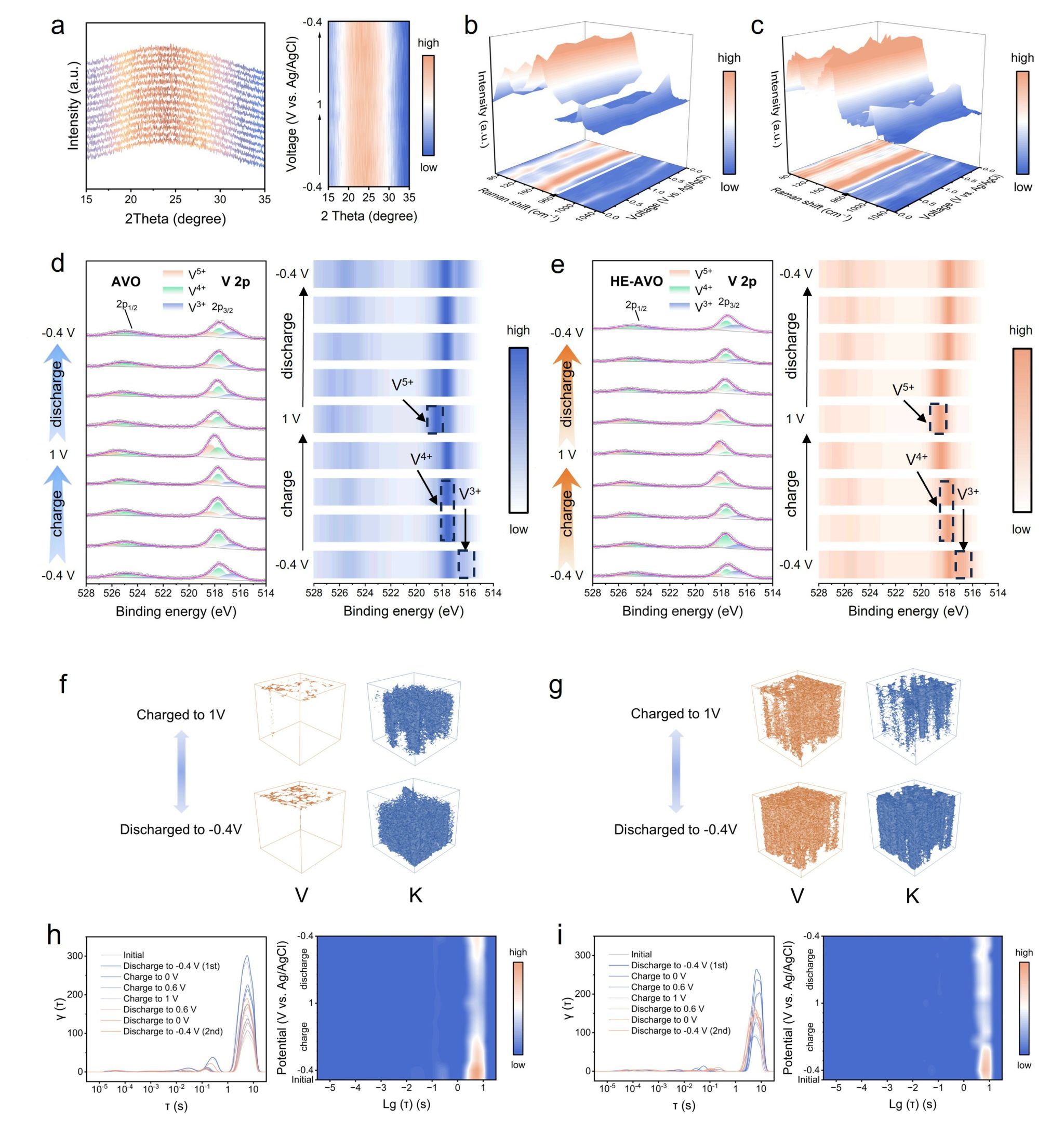

图4. K⁺存储机制与结构演化。(a) HE-AVO的原位XRD图谱。AVO(b) 与 HE-AVO(c) 的原位拉曼光谱。AVO(d) 与 HE-AVO(e) 的V 2p轨道非原位XPS表征。通过TOF-SIMS分析的AVO(f) 与 HE-AVO(g) 不同状态下的3D图像。AVO(h) 与 HE-AVO(i) 原位EIS光谱的DRT结果。

要点：原位XRD和拉曼光谱生动记录了充放电过程。纯AVO在充放电时由于体积应变发生明显的峰位偏移与展宽；而HE-AVO则几乎不发生峰位偏移，表现出近乎“零应变”的高度可逆储钾特征。非原位XPS证实，高熵结构使得V³⁺/V⁵⁺多电子氧化还原反应更加充分和可逆。最直接的证据来自TOF-SIMS深度剖析：在深充/深放状态下，纯AVO电极内部的V信号严重衰减（表明钒已溶解流失），而HE-AVO的V信号在整个电化学窗口内坚如磐石，从根本上锁死了活性物质的流失。

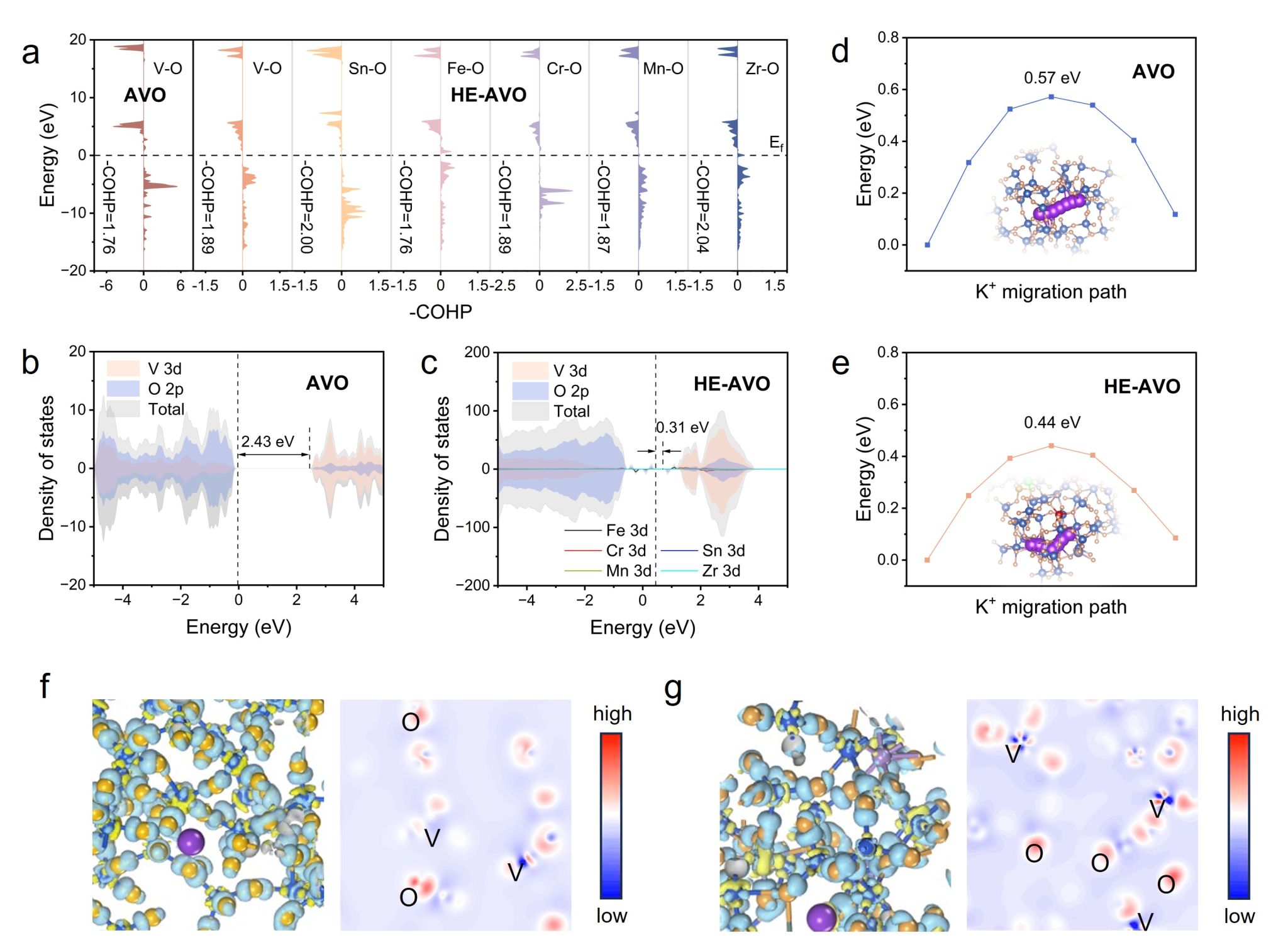

图5. (a) AVO与HE-AVO中V─O及掺杂元素-O相互作用的COHP分析。(b) AVO与 (c) HE-AVO的态密度(DOS)。(d) AVO与 (e) HE-AVO的K⁺迁移路径及能垒。(f) AVO与 (g) HE-AVO的3D和2D差分电荷图。

要点：晶体轨道哈密顿布居（COHP）计算揭示了长寿命的微观本质：HE-AVO中V─O键的积分-ICOHP值（1.89）显著高于AVO（1.76），同时各个高熵掺杂元素（Fe, Cr, Mn, Sn, Zr）与O的键合也极强。这种强化的共价网络牢牢“锚定”了钒原子。此外，态密度计算显示高熵化将材料带隙从2.43 eV大幅压缩至0.31 eV，实现了电子电导率的飞跃；同时K⁺扩散能垒也从0.57 eV降至0.44 eV。优异的本征动力学使得组装的HE-AVO//PTCDI全电池同样展现出出色的倍率与循环性能，极具实用化前景。

本工作通过系统分析和机制导向设计，成功克服了水系钾离子电池中钒基正极的寿命衰减难题。首次清晰地揭示了水分子作为“化学剪刀”驱动V₂O₅从晶态走向非晶态，并最终导致钒溶解的降解全过程。反其道而行之，化劣势为优势，利用高熵策略直接合成并稳定了非晶骨架，实现了晶格畸变与键能强化的完美统一。HE-AVO兼具超长寿命与高倍率，为未来设计稳定、高容量的先进水系储能材料提供了通用且极具价值的范式。
